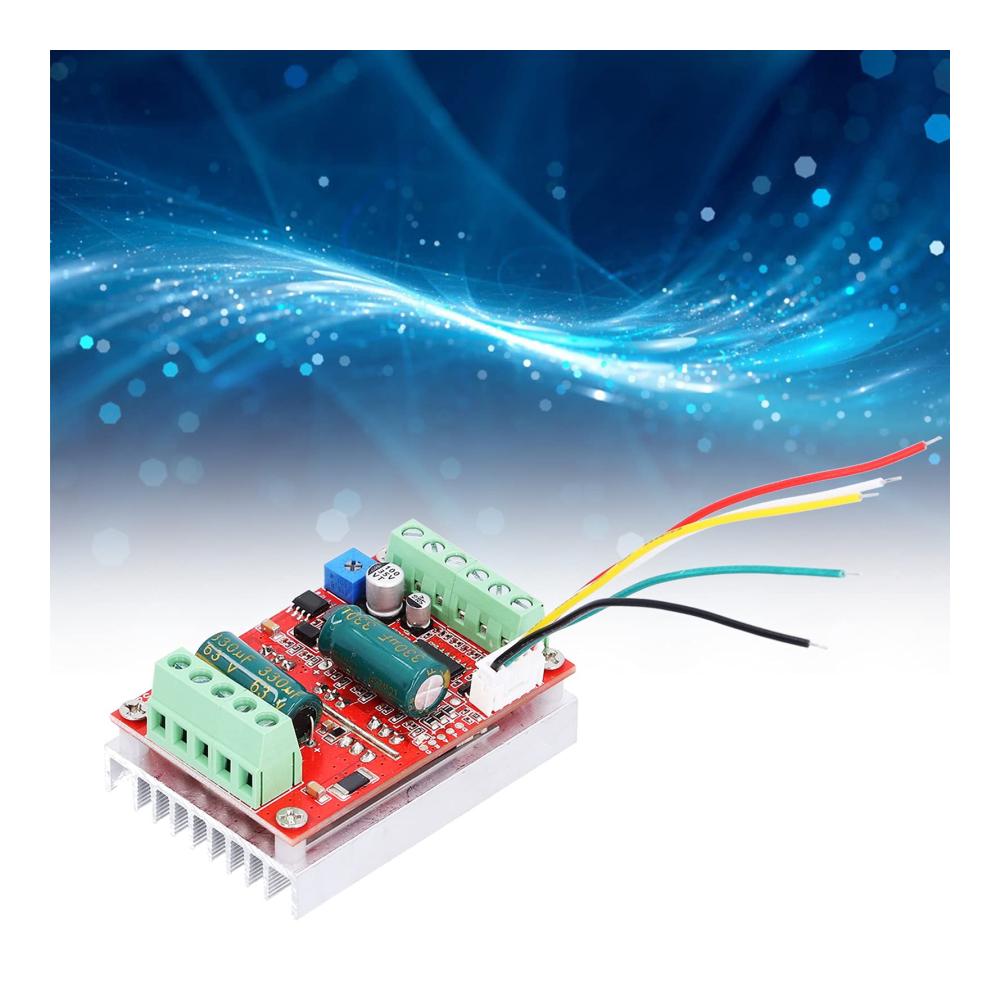

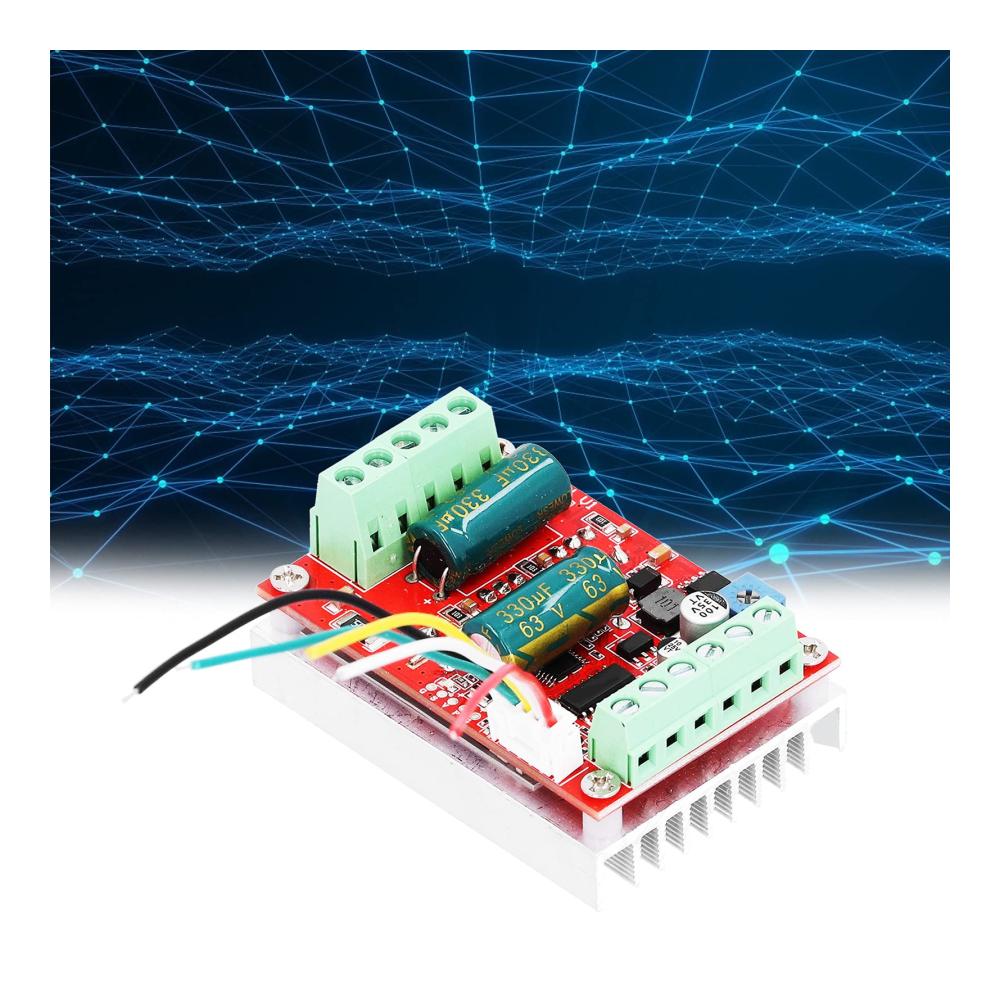

Drehzahlregler 400 W 12 V 24 V 48 V für DC Brushless Motorsteuerung PWM Elektrogeschwindigkeitsmodul mit Überstromschutz

Produktbeschreibungen

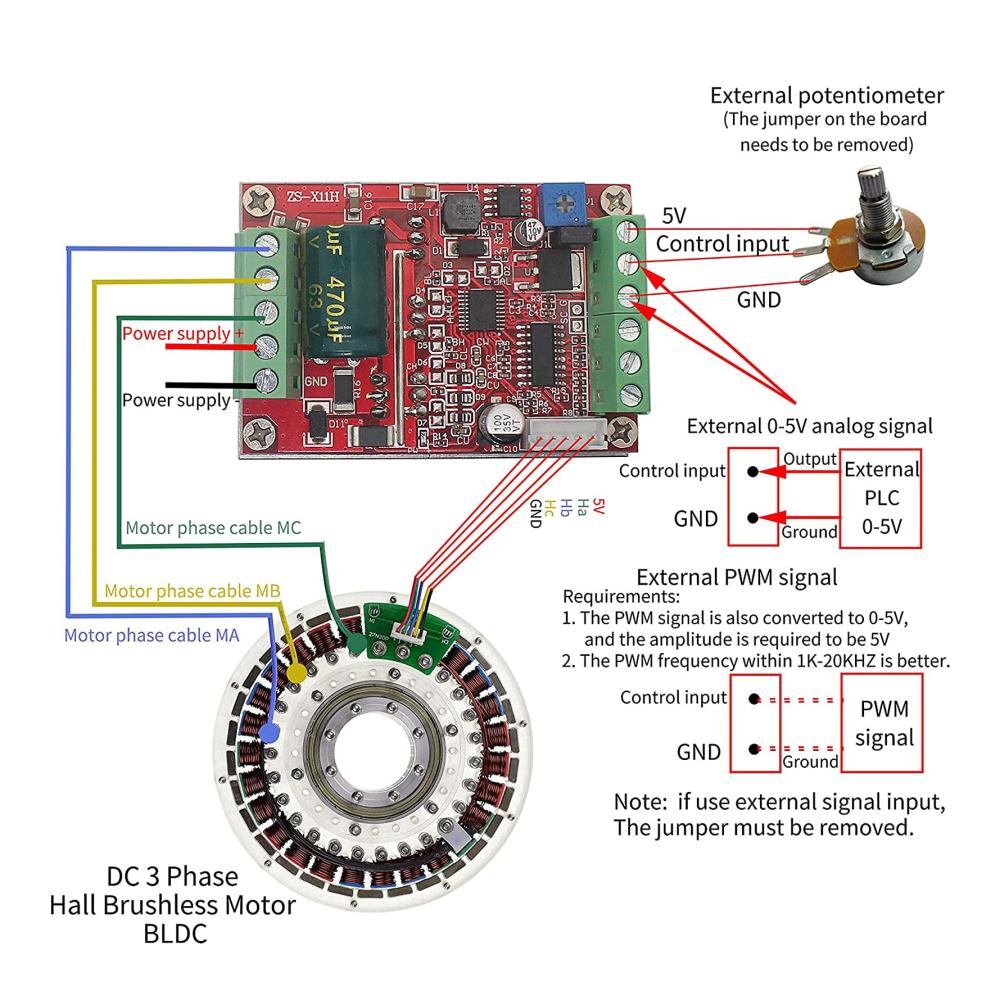

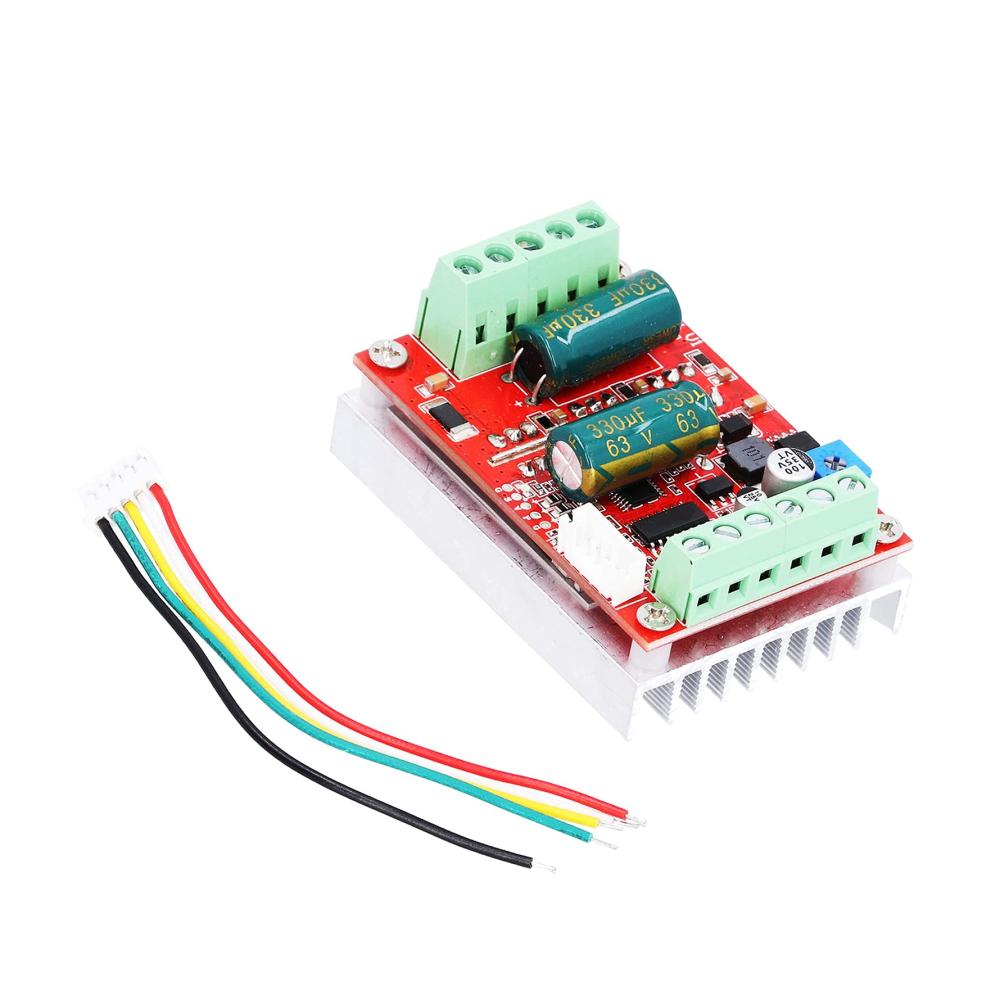

Spezifikation: Elementtyp: Motorsteuerung Material: PCB Zweck: Motorsteuerung Betriebsspannung: 6-60 V Maximaler Strom: Nennwert 16 A, maximal 20 A Maximale Leistung: 400 W Überstromschutz: Ja Paketliste: 1 x Motorsteuerung 1 x Anschlussleitung Hinweis: 1. Dieser Antrieb ist eine dreiphasige bürstenlose DC-Steuerplatine, die erfordert, dass der Motor über einen Hall verfügt, um normal zu funktionieren 2. Dieser Antrieb ist nur für DC-Brushless- und Hall-Motoren mit einem elektrischen Winkel von 120° geeignet 3. Wenn das PWM-Signal von den 2 Anschlüssen der Hauptplatine P G eingegeben wird (das eingebaute Potentiometer auf der Platine auf das Minimum eingestellt ist und die kurze Schnittstelle auf der Platine gleichzeitig kurzgeschlossen ist, wird die Verdrahtung in gezeigt Abbildung oben), die Amplitude beträgt 2,5 – 5 V und die Frequenz 50 HZ – 20 KHZ. 4. Beim externen analogen 0-5-V-Eingang, Eingang von den 2 Klemmenanschlüssen der Hauptplatine (das Potentiometer auf der Platine ist auf das Minimum eingestellt, die Verdrahtung ist in der obigen Abbildung durch die gepunktete Linie dargestellt) 5. Wenn das externe Potentiometer zum Einstellen der Geschwindigkeit verwendet wird, schließen Sie es an die 3 Klemmenanschlüsse der Hauptplatine an (das Potentiometer auf der Platine ist auf das Minimum eingestellt und die Verdrahtung wird durch das Potentiometer auf dem Bild angezeigt) 6. Vor- und Rücklauf sowie Stopp sind über einen Schalter geerdet (0-Potential). Der Low-Pegel ist gültig, und die externe MCU kann auch ein Low-Pegel-Signal geben. Die Bremse wird über einen Schalter mit 5 V High-Pegel verbunden.

Spezifikation: Weitspannung 6-60 V Hochleistungs-400-W-DC-Dreiphasen-Brushless mit Hall-Controller. Maximalstrom: Nennwert 16 A, maximal 20 A, Maximalleistung: 400 W, Überstromschutz: Ja.

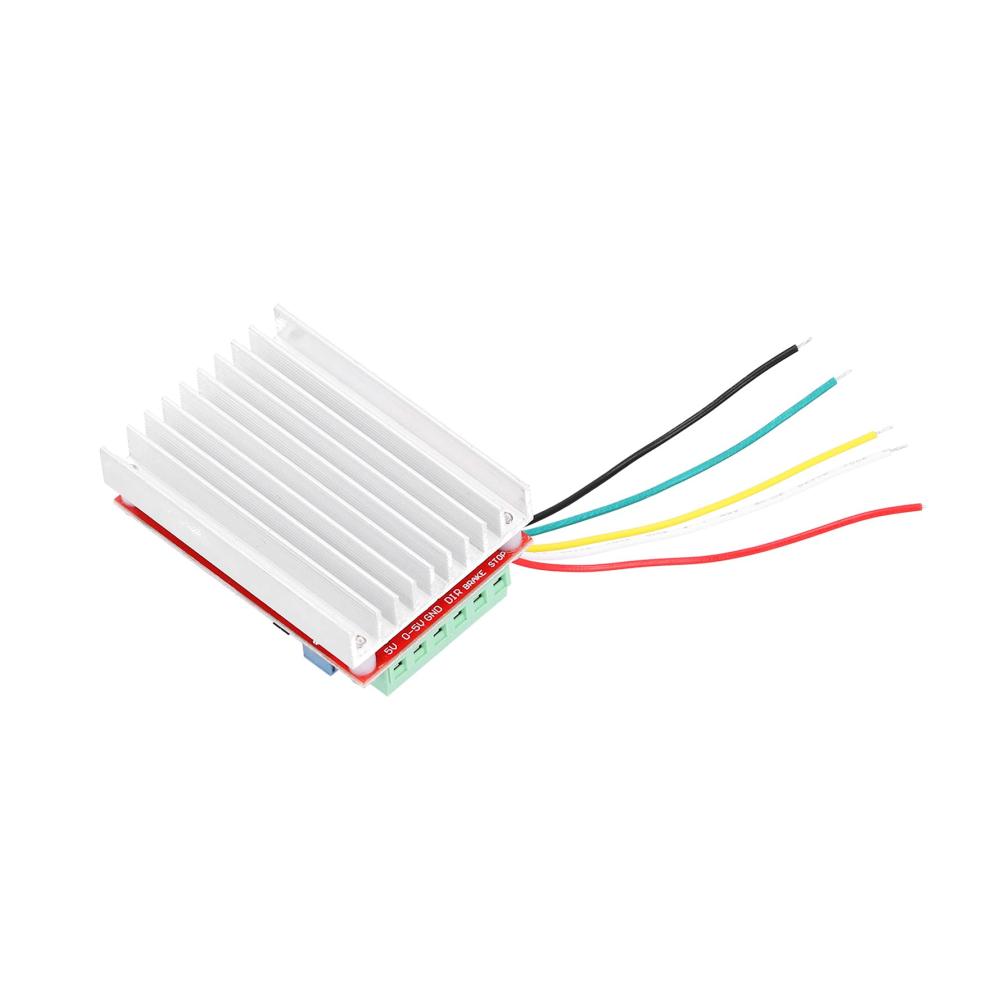

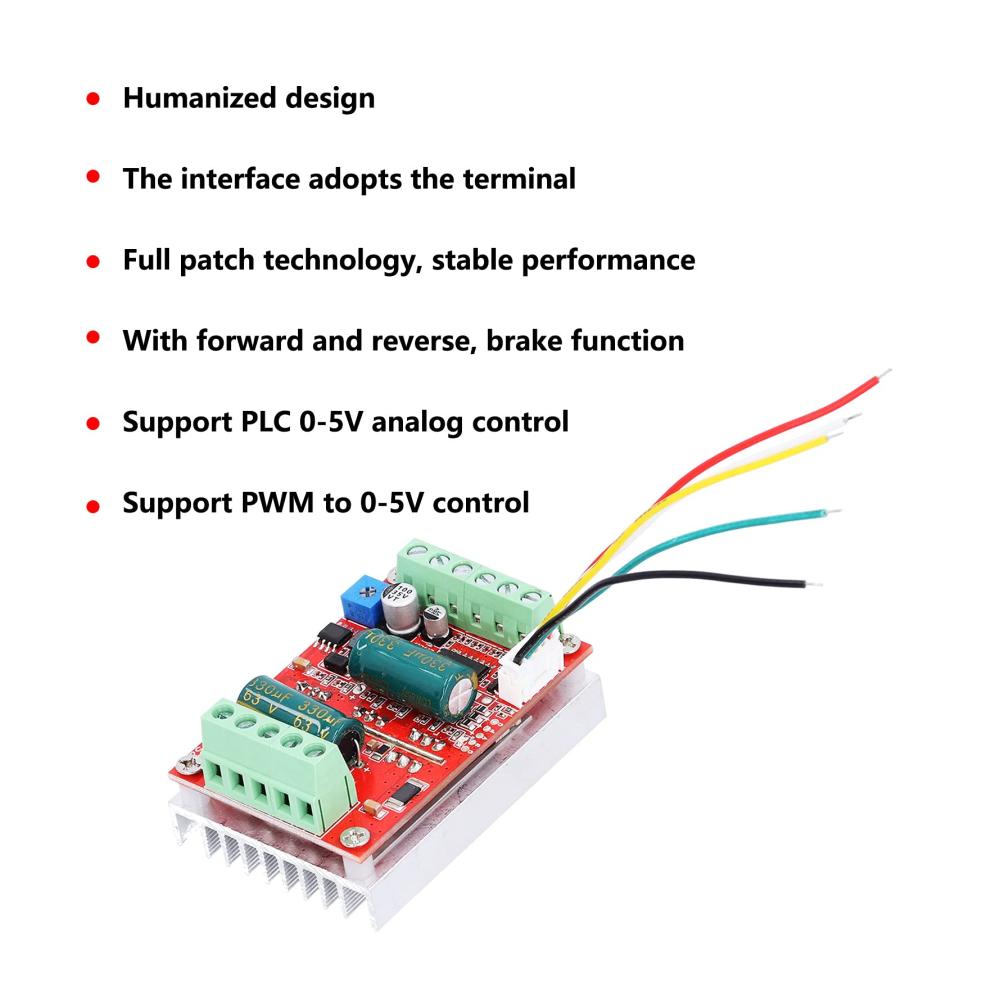

Humanisiertes Design: Die Schnittstelle verwendet ein Terminal, einen Standardkühlkörper und ein integriertes Geschwindigkeitspotentiometer auf der Platine. Unterstützt eine analoge SPS-Steuerung von 0-5 V, unterstützt eine PWM-zu-0-5-V-Steuerung, kann verwendet werden, wenn die Stromversorgung eingeschaltet ist, was Zeit spart und Anstrengung.

Full-Chip-Technologie: Stabile Leistung, mit Vorwärts- und Rückwärtsfunktion, Bremsfunktion, Motordrehzahlregler übernimmt bürstenlosen Hall-Controller.

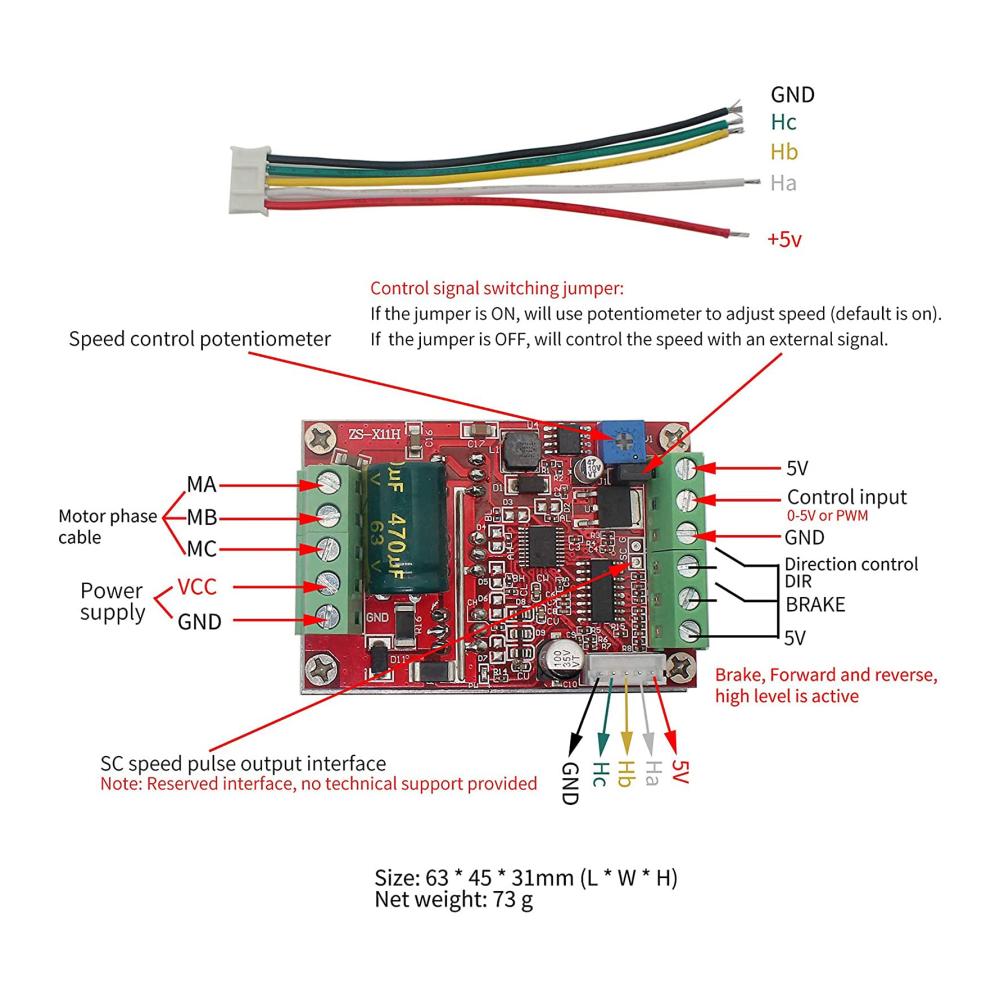

Dreiphasen-Drahtschnittstellen: Es gibt drei relativ dicke Phasendrähte an der Maschine, und es gibt auch dreiphasige Drahtschnittstellen auf der Antriebsplatine, die mit MA, MB, MC und anderen ähnlichen Zeichen gekennzeichnet sind und auch entsprechend verbunden sind.

Garantie: Wenn Sie irgendwelche Probleme mit unserem Produkt haben, kontaktieren Sie uns bitte mit Ihrem JENNGAOO-Produkt, kontaktieren Sie uns für einen Ersatz oder eine Rückerstattung. Wir unterstützen Sie freundlich und erreichend.
