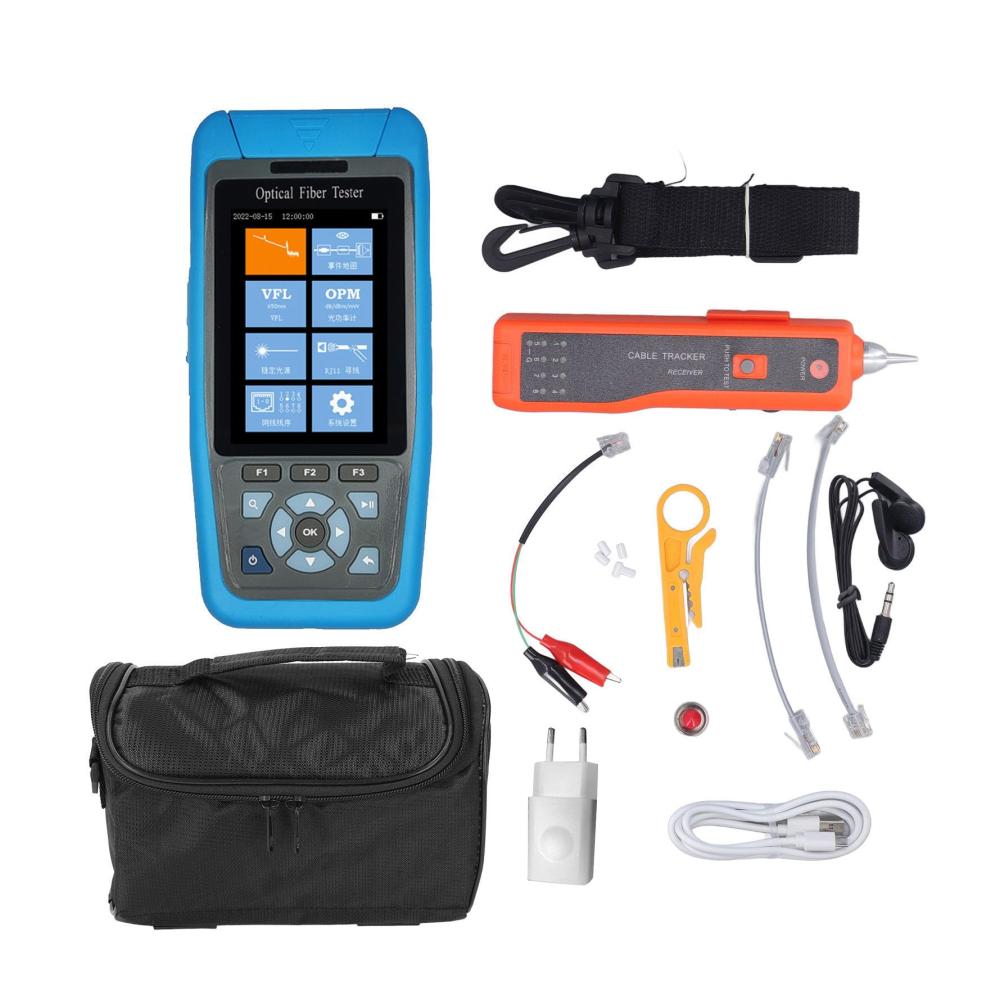

Optisches Zeitbereichsreflektometer (OTDR) für Komponentenprüfung – Glasfasertester 1550 nm Einzelwellenlänge voll ausgestattet mit Drahtfinder-Unterstützung für Bandtest bis 24 dB

Produktbeschreibungen

Spezifikation:Artikeltyp: OTDR-TesterZentrale Wellenlänge: 1550 nmAnwendbarer Fasertyp: EinzelmodusMindestereignis-Blindbereich: 10 m / 32,8 Fuß (Einzelmodus)Dynamischer Bereich: 24 dBMessbereich: 0,2 km, 0,5 km, 1 km, 2 km, 4 km, 8 km, 16 km, 32 km, 64 kmMessimpulsbreite: 3 ns, 5 ns, 10 ns, 30 ns, 50 ns , 80 ns, 160 ns, 320 ns, 500 ns, 1us, 5us, 10usProbenzahl: 64000Speicherkapazität für Wellenformdaten: 500Einstellbereich für den Brechungsindex: 1,00000-1,99999Optisches Kabel Korrekturkoeffizientenbereich: 0,80000–1,0000RJ45-Kabelsequenz: Netzwerkkabelsequenztest, Verwendung mit der KabelausrichtungsmaschineMessbereich des optischen Leistungsmessers: -50 dBm bis 26 dBmVFL-Ausgangsleistung: > 10 mWRJ11-Kabel-Tracer: Die RJ11-Schnittstelle sendet ein elektrisches zur Verwendung mit dem DetektorLCD-Anzeige: 320 x 480, 3,5-Zoll-Farb-LCDSchnittstelle: Micro-USB, Micro-Speicherkarte Stromversorgung: AC-DC-Adapter: Eingangsspannungsbereich: 100 V–240 V (1,5 A), zulässige FrequenzBereich: 50/60 HzAusgang: DC 5 V 1 ASchnittstellensprache: Vereinfachtes Chinesisch, Englisch 173 x 82 x 36 mm / 6,8 x 3,2 x 1,4 ZollExterner Speichertyp: Micro-Speicherkarte (nicht im Lieferumfang enthalten)Testerbatterie: 1 x 3,7 V 4000 mAh Lithiumbatterie (eingebaut)Batterie Arbeitszeit: 10 Stunden (Raumtemperatur)Kabelverfolgungsbatterie: 1 x 9V 6F22 Batterie (nicht im Lieferumfang enthalten)Anwendung:Befolgen Sie zum Betrieb die Bedienungsanleitung.Paketliste:1 x OTDR-Tester2 x Verbindungskabel1 x Krokodilklemmenkabel1 x Kopfhörer1 x USB-Kabel 1 x Stecker6 x Zubehör1 x Abisolierzange1 x Kabelsucher1 x Aufbewahrungstasche1 x tragbarer Gurt 1 x Benutzerhandbuch

OTDR-Tester: Multifunktionales optisches Zeitbereichsreflektometer mit Kabeltracer, unterstützt Lichttests, mit einer Mittenwellenlänge von 1550 nm, geeignet für Singlemode-Fasertypen und verfügt über einen großen Messbereich.

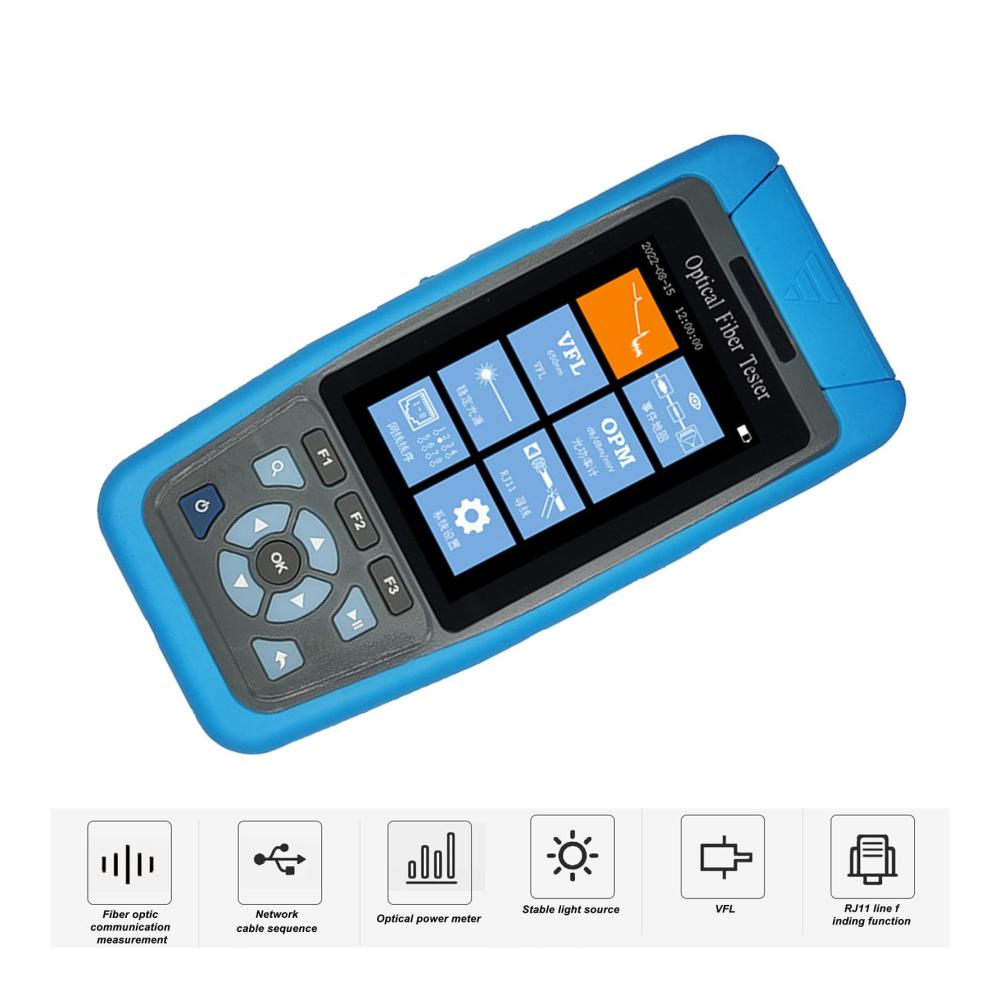

Mehrzweckdesign: Mit vielfältigen Funktionen wie Glasfaserkommunikationsmessung, Netzwerkkabelsequenztest, optischem Leistungsmesser, stabiler Lichtquelle, VFL, RJ11-Leitungssuche usw., die verschiedene Anforderungen erfüllen können.

Optischer Leistungsmesser: Der Messbereich des optischen Leistungsmessers beträgt -50 dBm bis 26 dBm und wird für Signalleistungstests, Einfügedämpfungstests und andere Tests verschiedener Geräte und optoelektronischer Komponenten verwendet.

Visueller Fehlerorter: Bestimmen Sie genau die Lage von Glasfaserfehlerstellen, erkennen Sie blanke Fasern, Glasfaserbrücken und andere Fasern, aus denen rotes Licht austreten kann, Fehlerstellen am nahen Ende und Abschnitte mit hohem Verlust, die durch Mikrobiegung verursacht werden.

LCD-Anzeige: Der OTDR-Tester verwendet ein 3,5-Zoll-Farb-LCD mit einer übersichtlichen Testoberfläche und zeigt Parameter wie Verlustverteilungskurven, Faserabstand, Verlust und Dämpfung von optischen Fasern und Kabeln an.
